小地磅的NES稱重模塊是怎樣安裝的？
發布時間：2022-04-11 點擊次數：373次

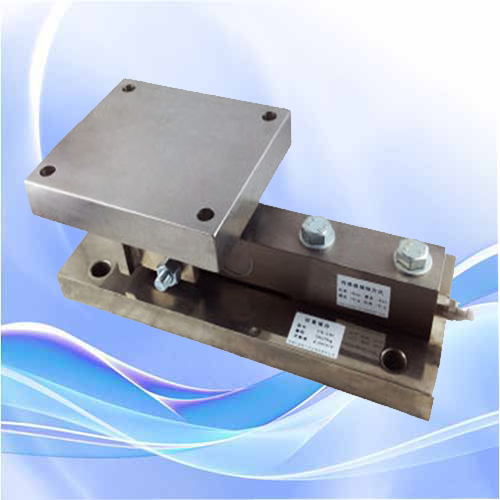

小地磅的NES稱重模塊是怎樣安裝的？
靜載模塊組合方式在一個稱重系統中有兩種組合:
1).四件套:一只固定式,一只半浮動,兩只全浮動式模塊.
2).三件套:一直固定式,一直半浮動,一只全浮動式模塊.
稱重模塊的安裝示意圖標準為：
1、為解決多個稱重模塊并聯組秤帶來一定的偏載誤差須選用接線盒通過調整輸出電壓來使各傳感器有效靈敏系數與傳感器輸出阻抗之比接近一致，從而保證秤體偏載輸出平衡。
2、將稱重模塊和接線盒固定在合適位置，打開接線盒上蓋。將傳感器電纜線和儀表信號電纜從接線盒相應的接口穿入，按下圖將所有電纜連接好，完成后將所有的螺母擰緊，不用的接口用密封橡膠墊片或橡皮泥堵住，同時擰緊螺母。
3、當衡器通過基礎調整，偏載誤差在2個分度值以內時，可通過接線盒電位器來調整至允差范圍內，順時針或逆時針旋轉可調旋鈕便可達到調試效果。
4、每套模塊出廠前都標定完畢，如需標定請參考儀表說明書零點標定。
適用于
小地磅 料斗秤 畜牧秤
量程
A: 0.5T,1T,2T,3T,
B: 2.5T,5T
技術參數
■材質：合金鋼
■額定輸出：3mv/v±0.25%
■綜合誤差：0.02% OF R.0
■重復性：0.02% OF R.0
■蠕變：0.02%(20min) OF R.0
■零點復歸：0.03%(20min) OF R.0
■零點溫飄：0.026% R.0/10℃
■溫度范圍：-10℃-+40℃
■容許范圍：-20℃-+60℃
■零點平衡：±1% OF R.0
■輸入阻抗：390Ω±5Ω
■輸出阻抗：350Ω±3Ω
■絕緣阻抗：>2000MΩ
■激勵電壓：10V
■電壓：15V
■安全超載：150%
■超載：200%
