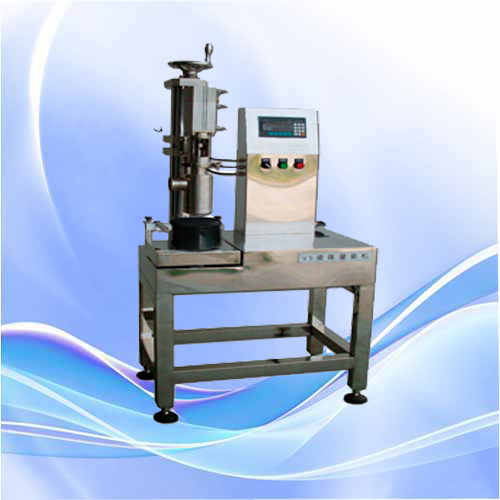

液體灌裝秤的資料通訊接口技術資料
發布時間：2022-04-06 點擊次數：379次
液體灌裝秤的資料通訊接口技術資料
上海畢勝的員工奉行“進取 求實 嚴謹 團結”的方針，不斷開拓創新，以技術為核心、視質量為生命、奉用戶為上帝，竭誠為您提供性價比的自動化控制/稱重產品、高質量的工程設計改造及無微不至的售后服務。
1、串行 232 RS－232 / RS－422 / RS－485 命令、資料通訊接口
1.1、 端口標準：采用 EIL－RS－232 / RS－422 / RS－485 標準。RS－232 是
控制器的標準配置， RS－422 / RS－485 是控制器的可選配置。三者的
選擇是通過改變主板和 RS-422/RS-485 通訊板上的短路環來實現。
1.2、 一幀數據格式：起始位 1 位；校驗位 1 位（奇，偶）或無；數據位 7 或 8 位；停止位 1 位。編碼標準為美國 ASCⅡ碼（用大寫字母），波特
率有 4 種可選：2400、4800、9600、19200，每串數據均以 CR LF（0DH0AH）
結尾。
1.3、 RS－232 / RS－422 / RS－485 的操作命令
稱重控制器的通訊模式有三種可選：
F－8＝0 雙向命令格式，與上位機以應答方式交換所能提供的一切資
料，還包括控制命令和狀態信息。
F－8＝1 單向連續向外發送重量數據，并當一次配料完成后，向外發
送一次配料結果資料。
F－8＝2 單向向外發送打印數據格式，每次配料完成后向外發送配料
結果值。
由于雙向命令格式涵蓋了通訊協議中的絕大部分指令格式，所以以
下主要解釋雙向命令格式的各條指令內容。當以 19200 波特率通訊時，
上位機二條命令的間隔必須﹥35 毫秒，用低波特率通訊時，間隔相應
加倍延長。
