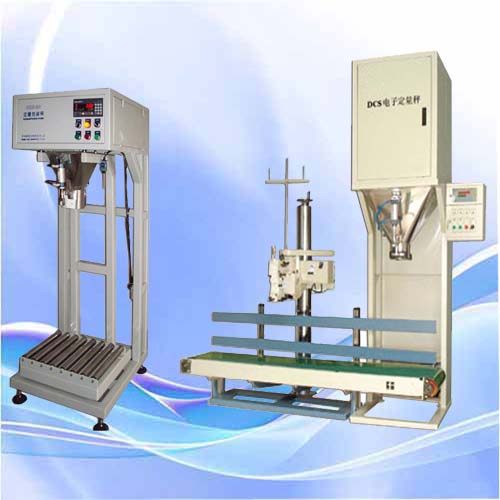

防爆型定量灌裝系統的重量校正方法

按"ON/OFF""鍵便能退出參數設置，

如果不能退出參數設置，則需要檢查設置條件是否符合∶

FINAL>OP>PL>FF（零位范圍設定值不作比較）.再按"ON/OFF"鍵由步至第五步重新設定.

4.3、重量校正方法（無誤差勿進入）

注∶調校時不允許進行零位跟蹤及調校前必須預先半小時開機. 注;調校中，只有當系統穩定時，才能接受稱重值.

注∶當調校出現錯誤時，偵錯資料會從RS232/RS485輸出.

7.1 在秤量間距設定時

1）當分度間距和倍數設定后，設置秤量間距

分度間距

0.

顯示"1"

夕

顯示"2"

y/。

顯示"

分度間距20或 50適合10'位數.

2）當倍數設為×10時，10°位數不需要設置.

咯：。“

<-10°<10°位4-10位

各色了

3）當倍數、量程或分度間距改變時，或者檢查總量出現錯誤時，按

"ON/OFF"鍵不能退出設置（需要重新輸入資料）.

7.2設置步驟

先將SYSTEM SETTING 的開關打到"ON"位置，設定完成后再打同"OFF"位置，進入調校，先按下"ON/OFF"，再按下"TARE"鍵，2秒后，顯示"CAL".

如果調校完成后，儀表顯示重量值小于實際重量，可將砝碼全部拿下。待穩定

后，按"ZERO"鍵清零即可.也可采用零位與秤量間距分開調校的方法.步驟如下∶

1）按"ON/OFF'+"GROSS/NET 鍵進入零位調校. 2）按"ON/OFF'鍵接受零位.

3）按"GROSS/NET""鍵退出調校，再按一下"ZERO"鍵.

4）再次進入調校，按"GROSS/NET'鍵跳過零位調校。再按正常步驟進行秤量間距調校. 3.7.4調校錯誤訊息

Error1∶倍數，分度間距或量程的設定錯誤，

Error 2∶傳感器和顯示器之間連接不正確.

零位電壓大于秤量間距電壓.

Error 3∶輸入電壓太低. 承載器自重可能太輕.

應在 EX+和 SG+之間增加一個準確度為1% 50kU-500kU 之間的金屬膜電阻. Error 4∶零位值太高.

承載器自重可能太重.

應在 EX+和SG-之間增加一個準確度為1% 50kU-500kÜ之間的金屬膜電阻.

Error 5∶傳感器輸入靈敏度太低.

Error 6∶傳感器在量程的輸出電壓太高.
